İN-LİNE KURU ROTORLU SİRKÜLASYON POMPALARI

TASARIM VE TEKNİK ÖZELLİKLER

EIL Serisi Tasarım Özellikleri
• Aksiyal giriş - çıkış flanşlı, tek çarklı santrifüj pompa
• Flanşlar DIN 2532 ve EN 1092 - 2 uyumlu
• Fan ve motor bloğunun pompa gövdesinden tesisat sökülmeden ayrılabilmesine imkan tanıyan “Back Pull - Out” dizaynına sahip
• Pompa Kaplini : Standart motorun uzatılmış şaftına kama ile tespit edilmiş çark ve adaptör vasıtası ile birleşik bağlantılı
EIL Serisi Teknik Özellikler
• Azami Çalışma Basıncı : 10 bar (PN10)
• Pompalanan Sıvının Sıcaklığı : - 10 °C ile 130 °C arası
EILR Serisi Tasarım Özellikleri
• Pompa Kaplini : Standart motorun şaftına kama, adaptör ve braket ile takılı, rijit kaplin şaft
EILR Serisi Teknik Özellikler
• Azami Çalışma Basıncı : 16 bar (PN16) 120 °C ‘ye kadar, 13 bar 120 °C ile 140 °C arası
• Pompalanan Sıvının Sıcaklığı : -20 °C ile 140 °C arası

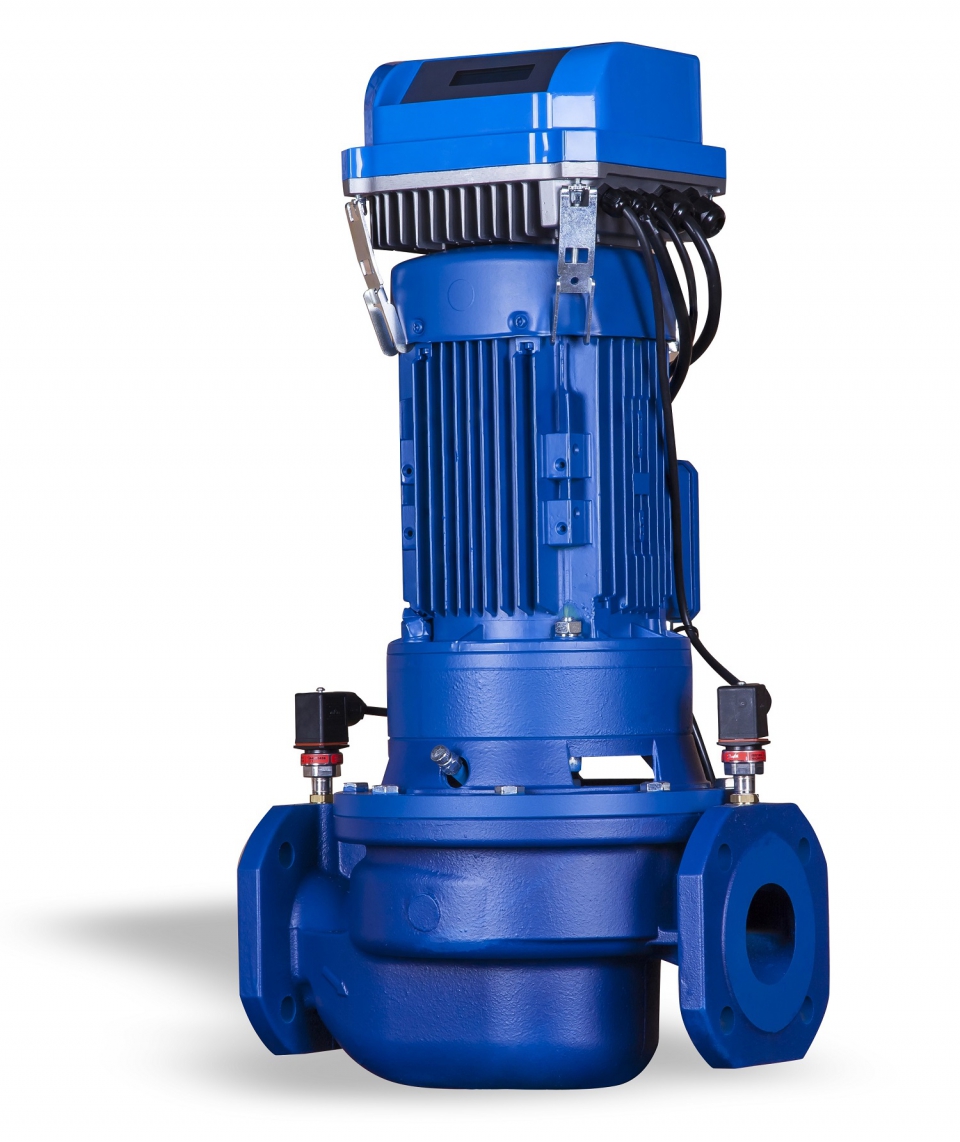

EIL-HF Serisi Teknik Özellikler
• Değişken Hız Kontrolü : Pompa üzerine takılan frekans kontrol modülü ile sağlanır.
Talep Üzerine Eklenen Aksesuarlar
• Dişli galvanizli pompa karşı flanşları
• Kör flanş
• Pompa ayağı
Opsiyonel Özellikler
• Mekanik salmastra ve gövde contası için farklı malzemeler
• Dikey montaj için pompa ayağı
Montaj
• Motor veya terminal kutusunun aşağı doğru gelmesi dışında yatay ve dikey montaj yapılabilir.
• Dikey montaj için pompa ayağı mevcuttur.
• 5.5kW ve üzeri motor güçleri için dikey montajlarda pompa ayağında yatay montajlarda ise elektrik motorunda mutlaka destek kullanılmalıdır.
